Háková brána (banánová brána / záložková brána) vo vstrekovacích formách

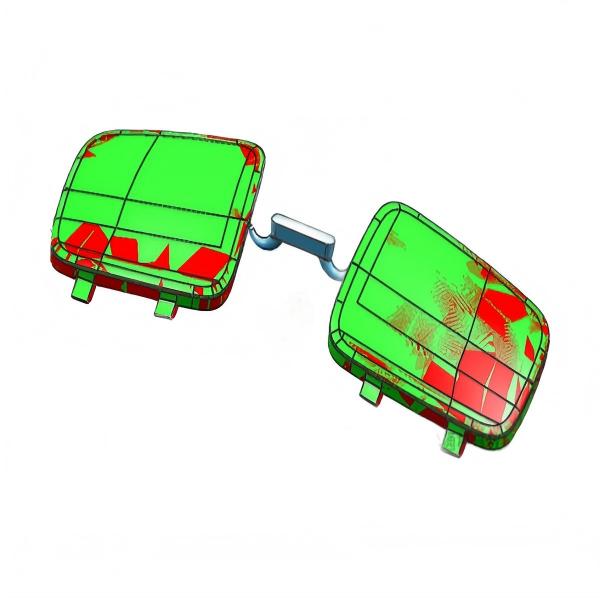

Hákový uzáver, bežne známy ako banánový uzáver alebo jazýčkový uzáver, je špecializovaný typ nepriameho uzáveru používaného pri vstrekovaní plastov. Jeho základná konštrukcia sa vyznačuje zakriveným koľajnicou (v tvare banánu alebo háku) skrytou na boku alebo zadnej strane dielu. To umožňuje tavenine tlmiť a meniť smer pred vstupom do dutiny a je navrhnutý tak, aby sa automaticky odlomil počas otvárania formy alebo s minimálnym dodatočným spracovaním.
Kľúčové vlastnosti a výhody:
Vynikajúci vzhľad dielu: Brána zanecháva minimálne stopy na nekozmetických povrchoch a zabraňuje vzniku škvŕn od tryskania tým, že zabezpečuje hladké vyplnenie dutín, čo je kľúčové pre priehľadné diely.
Zvýšená kvalita produktu:Znižuje vnútorné napätie a deformáciu, čím zlepšuje optické vlastnosti a rozmerovú stabilitu pre náročné aplikácie.
Ideálne pre špecializované aplikácie:Obzvlášť vhodné pre vysoko priehľadné ploché diely, ako sú šošovky, svetlovody a panely (s použitím materiálov ako PMMA, PC), a pre súčiastky, kde sú zvyšky po hradlách neprijateľné.
Úvahy o návrhu pre vyrobiteľnosť (DFM):
Umiestnenie brány:Musia byť umiestnené v estetických alebo funkčných oblastiach, ktoré nie sú kritické (napr. bočné steny, za rebrami).
Kontrola rozmerov: Rozmery zakriveného žľabu a uzatváracej plochy musia zabezpečiť správny prietok a čisté lámanie. Typické priemery žľabu sa pohybujú od φ2 do φ4 mm.
Štruktúra formy:Vyžaduje si komplexné obrábanie špecializovaných posuvných alebo vkladacích blokov a spoľahlivý mechanizmus na odlamovanie, čo má vplyv na konštrukciu a náklady formy DFM.
Nevýhody a výzvy:
Vyššie náklady na pleseň:Zvýšená zložitosť pri návrhu a výrobe foriem na vstrekovanie plastov.
Dodatočné spracovanie:Môže vyžadovať sekundárne orezávanie, čo je náročné na úplnú automatizáciu.
Odpad materiálu:Zakrivený žľab zvyšuje objem šrotu (drveného materiálu).
Zložitosť procesu:Vyžaduje starostlivé vyváženie parametrov plnenia a chladenia.
Aplikácia v kľúčových odvetviach:
Tento typ brány je prémiovou voľbou pri konštrukcii plastových výliskov, kde výkon prevažuje nad nákladovými aspektmi. Často sa špecifikuje v aplikáciách automobilových foriem pre vysoko kvalitné interiérové šošovky, svetlovody a vonkajšie obklady, kde je vzhľad a spoľahlivosť prvoradý. Je tiež štandardom pre spotrebnú elektroniku a optické komponenty.
Záver:
Hákový uzáver je špecializované riešenie vo vstrekovaní na dosiahnutie vynikajúcej povrchovej úpravy a nízkeho napätia v priehľadných alebo vzhľadovo náročných dieloch. Jeho implementácia si vyžaduje spoločné preskúmanie návrhu formy metódou DFM (Design foriem Facility-Food Model - DFM) zo strany produktových konštruktérov, inžinierov foriem a procesných technikov, aby sa efektívne vyvážila estetika, výkon dielu, náklady na formu a efektivita výroby.
